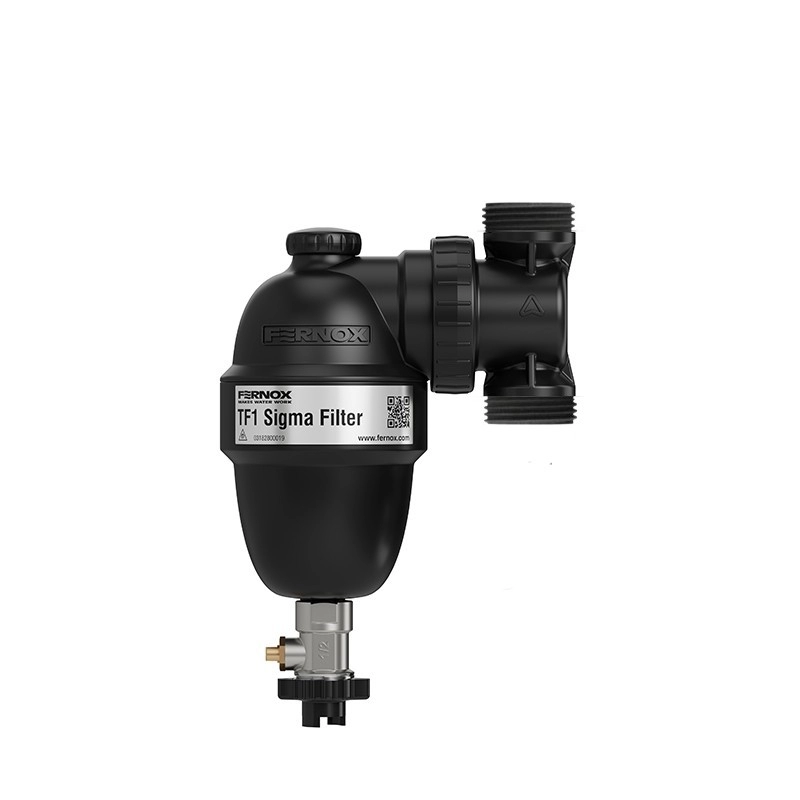

Filtru antimagnetita Fernox TF1 Sigma

Filtru antimagnetită Fernox TF1 Sigma

Fernox TF1 Sigma este un filtru antimagnetită destinat sistemelor de încălzire și răcire, conceput pentru captarea unei game largi de impurități magnetice și nemagnetice. Tehnologia internă HPS, ansamblul magnetic și zona cu debit redus contribuie la separarea contaminanților din apă, menținând în același timp pierderi minime de presiune și o eficiență ridicată de colectare.

Filtrul este proiectat pentru a proteja cazanul împotriva efectelor resturilor de coroziune care circulă prin sistem. Unitatea sigilată, testată sub presiune, permite o curățare rapidă prin supapa de golire, fără oprirea sistemului și fără dezasamblarea filtrului.

Avantajele filtrului Fernox TF1 Sigma

• Captează impurități magnetice și nemagnetice prin intermediul tehnologiei HPS.
• Utilizează un magnet din neodim pentru captarea impurităților feroase, inclusiv a magnetitei.
• Este proiectat pentru pierderi minime de presiune și eficiență ridicată de colectare.
• Nu blochează și nu restricționează debitul.
• Poate fi instalat pe conducte verticale sau orizontale.
• Permite curățarea prin supapa de golire, fără oprirea sistemului sau dezasamblarea filtrului.
• Permite dozarea prin intermediul supapei de golire.
• Corpul este realizat din polimer tehnologizat ranforsat cu fibră de sticlă.

Cum funcționează tehnologia HPS

Apa contaminată intră în Fernox TF1 Sigma prin colector, transportând resturile și particulele aflate în suspensie. Acestea includ impurități feroase precum magnetita, care ajung împreună cu apa în corpul principal al filtrului.

Separatorul de particule hidronic HPS creează caracteristicile de curgere care direcționează apa către partea inferioară a filtrului. Acțiunea HPS contribuie la separarea particulelor de murdărie aflate în suspensie și la direcționarea acestora către zona cu debit redus de la baza filtrului.

Fluxul dinamic al apei permite și captarea impurităților feroase de către ansamblul magnetic de mare putere. Pentru a ieși din filtru, apa trece peste teaca magnetului și în jurul sistemului HPS înainte de evacuarea prin colector. Astfel, resturile sunt reținute fie în zona cu debit redus, fie de magnetul puternic.

Magnet din neodim și colectare eficientă a impurităților

Fernox TF1 Sigma utilizează un magnet din neodim conceput pentru o rată ridicată de captare. Împreună cu filtrarea internă și zona cu debit redus, acesta contribuie la un nivel continuu și consecvent de colectare a contaminanților.

Colectorul metalic cu soclu glisant asigură conexiunea la sistemul de încălzire, iar configurația internă este concepută astfel încât procesul de colectare să nu afecteze restul sistemului.

Montaj și poziționare

Filtrul Fernox TF1 Sigma poate fi instalat pe conducte verticale sau orizontale, respectând direcția fluxului indicată de săgeata de pe colector. Poziția indicată ca fiind preferabilă este pe conducta de retur la cazan.

Dacă spațiul disponibil sau înălțimea sunt limitate, filtrul poate fi instalat la un unghi de până la 45° față de poziția verticală.

Curățare și dozare prin supapa de golire

Murdăria acumulată poate fi eliminată prin scoaterea magnetului din teacă și deschiderea supapei de golire. Procedura nu necesită oprirea sistemului sau dezasamblarea filtrului și este prezentată în ghidul de curățare.

Supapa de golire permite și dozarea rapidă, fără murdărie, reducând timpul necesar pentru operațiunile de întreținere a sistemului.

Construcție și materiale

Corpul filtrului este realizat din polimer tehnologizat ranforsat cu fibră de sticlă, cu rezistență la hidroliză, deformare și abraziune. Materialul este compatibil cu glicolii și aditivii utilizați în mod normal în sistemele de încălzire centrală.

• Corp filtru: polimer tehnologizat umplut cu sticlă
• Colector: alamă placată cu nichel și polimer tehnologizat umplut cu sticlă
• Supapă de golire: alamă placată cu nichel
• Supape de izolare: oțel inoxidabil
• Garnituri și șaibe: EPDM

Date tehnice Fernox TF1 Sigma

• Temperatură maximă: 100°C
• Presiune maximă de operare: 5 bar
• Debit maxim: 50 l/min
• Dimensiuni: 115 × 255 × 180 mm
• Greutate: 1,4 kg
• Dimensiune racorduri: 22, 3/4"

Utilizare în sisteme de încălzire și răcire

Fernox TF1 Sigma este conceput pentru protejarea cazanului împotriva resturilor de coroziune circulante formate în sistemele de încălzire și răcire. Descrierea produsului recomandă tratarea sistemului cu un inhibitor din gama Fernox Protector pentru prevenirea pe termen lung a formării nămolului și calcarului, în conformitate cu reglementările și bunele practici menționate.

Produsul este ambalat individual și include instrucțiuni, fără a necesita condiții speciale de depozitare. La fel ca în cazul tuturor produselor magnetice, persoanele care au montat un stimulator cardiac trebuie să acorde atenție suplimentară la manipularea filtrului.

Filtrare magnetică și nemagnetică într-o singură unitate

Filtrul antimagnetită Fernox TF1 Sigma combină tehnologia HPS, un magnet puternic din neodim și o zonă cu debit redus pentru captarea impurităților magnetice și nemagnetice. Montajul pe conducte verticale sau orizontale, curățarea fără dezasamblare și construcția din polimer ranforsat cu fibră de sticlă completează caracteristicile acestui filtru destinat protecției sistemelor de încălzire și răcire.
