Filtru anti-magnetita si anti-namol, Reflex Exdirt D 3/4" M pentru protectie centrale termice cu magnet neodymium detasabil cu montaj orizontal din alama.

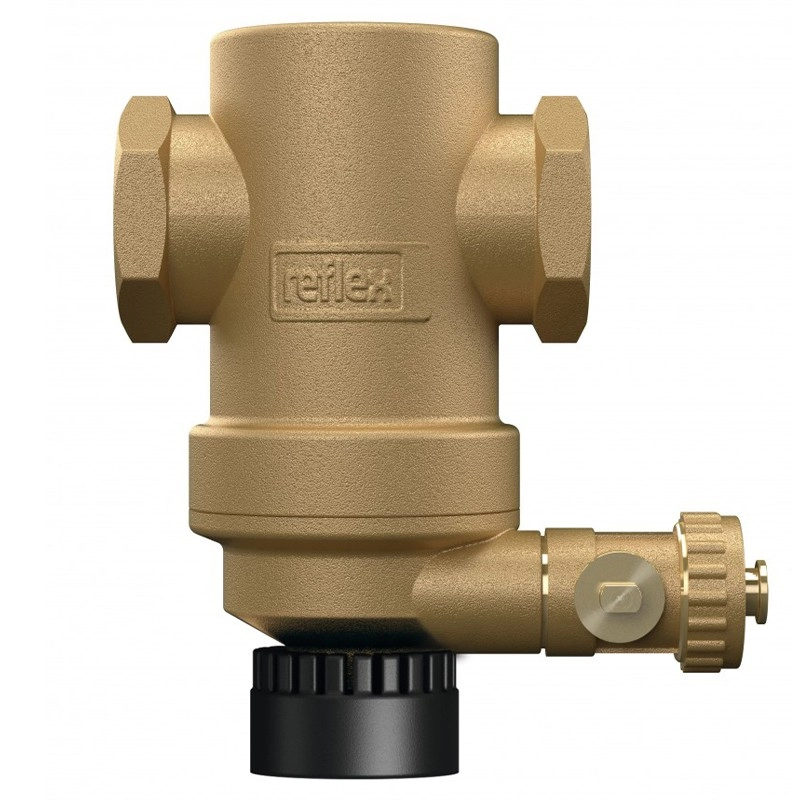

Filtru anti-magnetită și anti-nămol Reflex Exdirt D 3/4" M

Reflex Exdirt D 3/4" M este un filtru anti-magnetită și anti-nămol din alamă, destinat reținerii impurităților mecanice și particulelor feromagnetice din fluxul de agent termic. Modelul utilizează sistemul Exferro Easy Clip cu magnet permanent din neodymium presat izostatic și este conceput pentru montaj orizontal.

Prin combinarea separării magnetice cu separarea gravitațională, separatorul colectează atât particulele feroase, cât și impuritățile mecanice. Depunerile acumulate în camera inferioară pot fi eliminate periodic prin purjare, fără întreruperi operaționale ale sistemului.

Avantajele filtrului Reflex Exdirt D 3/4" M

• Separă particulele feromagnetice cu ajutorul unui magnet neodymium presat izostatic.
• Reține particule de impurități mecanice de minimum 5,0 µm.
• Folosește separarea gravitațională pentru depunerea impurităților în camera inferioară.
• Capsula magnetică Exferro Easy Clip poate fi detașată și fixată din nou pe carcasa separatorului printr-o procedură simplă și sigură.
• Inserția tubulară din sârmă contribuie la reducerea vitezei impurităților și a turbulențelor din corpul separatorului.
• Depunerile colectate pot fi eliminate periodic prin purjare, fără întreruperi operaționale ale sistemului.

Cum funcționează sistemul Exferro Easy Clip

Exferro Easy Clip utilizează o capsulă cu magnet permanent de înaltă performanță din neodymium presat izostatic. Capsula este montată într-un manșon din plastic și se fixează prin clipsare pe o nervură circulară exterioară situată în partea inferioară a separatorului.

Câmpul magnetic al capsulei reține particulele feromagnetice în interiorul separatorului, în aceeași zonă în care impuritățile mecanice se depun gravitațional. Capsula magnetică poate fi detașată și atașată din nou pe carcasa exterioară a separatorului.

Separarea impurităților mecanice și a nămolului

Reflex Exdirt D 3/4" M funcționează ca separator de murdărie și nămol, reținând din fluxul de agent termic particule de impurități mecanice de minimum 5,0 µm prin separare gravitațională.

Camera de destindere are o arie transversală mai mare decât aria transversală de conectare, ceea ce determină scăderea proporțională a vitezei fluidului. În corpul separatorului este utilizată și o inserție tubulară din sârmă, care contribuie la reducerea vitezei impurităților mecanice și susține depunerea lor naturală în camera inferioară.

Inserția tubulară are și rolul de a reduce turbulențele de curgere a lichidului în corpul separatorului. Impuritățile mecanice și particulele feromagnetice colectate sunt eliminate periodic din camera inferioară prin purjare, fără întreruperi operaționale ale sistemului.

Caracteristici tehnice Reflex Exdirt D 3/4" M

• Tip: D ¾" M
• Material carcasă: alamă
• Poziție de instalare: orizontal
• Variantă de conectare: filet
• Conexiune sistem: IG ¾"
• Conexiune de golire: IG ¾"
• Presiune maximă operațională: 10 bar
• Temperatură maximă operațională: 110°C
• Debit volumic maxim admisibil: 1,25 m³/h
• Kvs: 10,7 m³/h
• Lungime: 85 mm
• Înălțime, inclusiv Easy Clip: 103 mm
• Diametru: 63 mm
• Masă: 1 kg

Protecție prin separarea magnetitei și a impurităților

Filtrul anti-magnetită și anti-nămol Reflex Exdirt D 3/4" M combină retenția magnetică a particulelor feromagnetice cu separarea gravitațională a impurităților mecanice. Magnetul neodymium detașabil Exferro Easy Clip, carcasa din alamă și posibilitatea eliminării periodice a depunerilor prin purjare oferă o soluție clară pentru protecția centralei termice împotriva magnetitei, nămolului și impurităților transportate de agentul termic.
