Filtru anti-magnetita si anti-namol, Reflex Exdirt D 2" M pentru protectie centrale termice cu magnet neodymium detasabil cu montaj orizontal din alama.

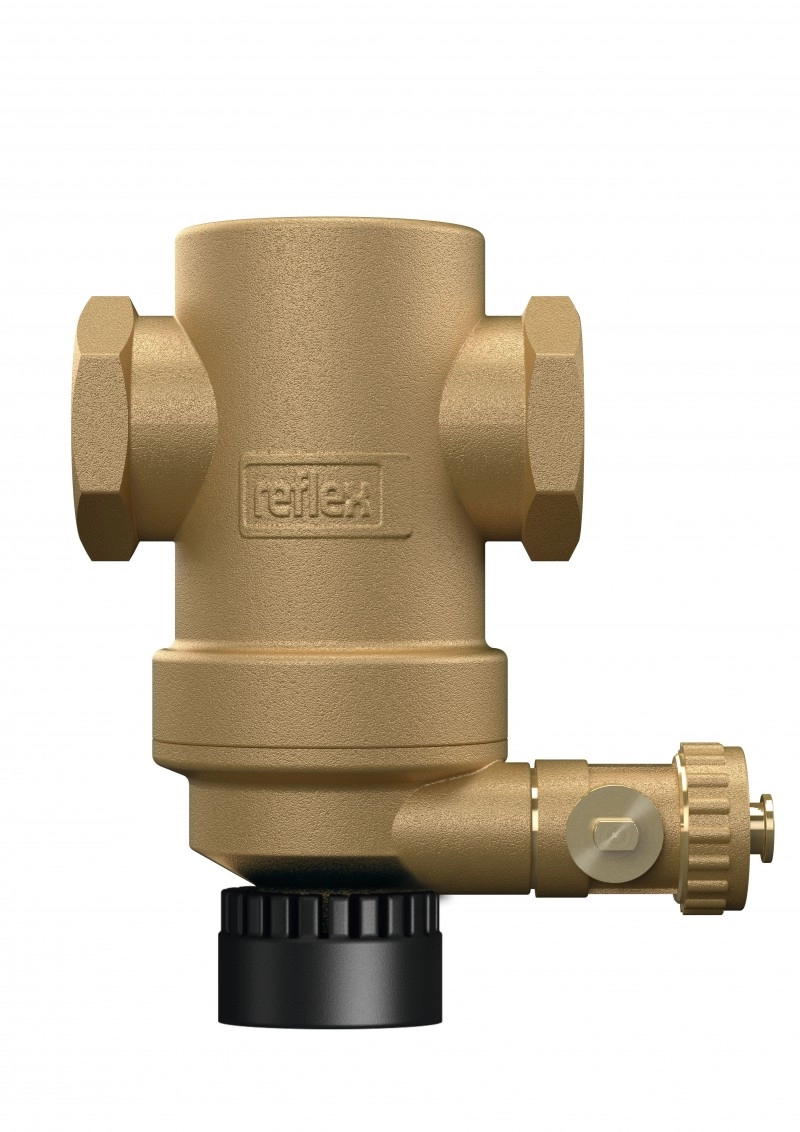

Filtru anti-magnetită și anti-nămol Reflex Exdirt D 2" M

Reflex Exdirt D 2" M este un filtru anti-magnetită și anti-nămol din alamă, destinat reținerii impurităților mecanice și particulelor feromagnetice din fluxul de agent termic. Modelul este echipat cu sistemul Exferro Easy Clip și magnet permanent din neodymium presat izostatic și este conceput pentru instalare în poziție orizontală.

Separatorul combină separarea magnetică a particulelor feroase cu separarea gravitațională a impurităților mecanice. Depunerile se acumulează în camera inferioară și pot fi eliminate periodic prin purjare, fără întreruperi operaționale ale sistemului.

Avantajele filtrului Reflex Exdirt D 2" M

• Separă particulele feromagnetice cu ajutorul unui magnet neodymium presat izostatic.
• Reține particule de impurități mecanice de minimum 5,0 µm din fluxul de agent termic.
• Utilizează separarea gravitațională pentru colectarea murdăriei și nămolului.
• Capsula magnetică Exferro Easy Clip poate fi detașată și reatașată pe carcasa separatorului printr-o procedură simplă și sigură.
• Inserția tubulară din sârmă contribuie la reducerea vitezei impurităților mecanice și a turbulențelor de curgere.
• Impuritățile colectate pot fi evacuate periodic prin purjare, fără întreruperi operaționale ale sistemului.

Cum funcționează sistemul Exferro Easy Clip

Exferro Easy Clip utilizează o capsulă cu magnet permanent de înaltă performanță din neodymium presat izostatic. Magnetul este montat într-un manșon din plastic, iar capsula se fixează prin clipsare pe o nervură circulară exterioară aflată în partea inferioară a separatorului.

Câmpul magnetic al capsulei reține particulele feromagnetice în interiorul separatorului, în aceeași zonă în care impuritățile mecanice se depun gravitațional. Sistemul permite detașarea și reatașarea capsulei magnetice pe carcasa exterioară a separatorului.

Separarea impurităților mecanice și a nămolului

Reflex Exdirt D 2" M funcționează ca separator de murdărie și nămol și asigură reținerea particulelor de impurități mecanice de minimum 5,0 µm din agentul termic prin separare gravitațională.

Camera de destindere are o arie transversală mai mare decât aria transversală de conectare, ceea ce determină scăderea proporțională a vitezei fluidului și favorizează depunerea impurităților în camera inferioară a separatorului.

În corpul separatorului este utilizată o inserție tubulară din sârmă. Aceasta contribuie la reducerea vitezei impurităților mecanice, susține mișcarea naturală de depunere gravitațională și reduce turbulențele de curgere a lichidului.

Depozitele formate din impurități mecanice și particule feromagnetice sunt eliminate periodic din camera inferioară prin purjare, fără întreruperi operaționale ale sistemului.

Caracteristici tehnice Reflex Exdirt D 2" M

• Tip: D 2" M
• Material carcasă: alamă
• Poziție de instalare: orizontal
• Variantă de conectare: filet
• Conexiune sistem: IG 2"
• Conexiune de golire: IG ¾"
• Presiune maximă operațională: 10 bar
• Temperatură maximă operațională: 110°C
• Debit volumic maxim admisibil: 7,5 m³/h
• Kvs: 56,1 m³/h
• Lungime: 132 mm
• Înălțime, inclusiv Easy Clip: 215 mm
• Diametru: 100 mm
• Masă: 3,0 kg

Protecție prin separarea magnetitei, nămolului și impurităților

Filtrul anti-magnetită și anti-nămol Reflex Exdirt D 2" M combină retenția magnetică a particulelor feromagnetice cu separarea gravitațională a impurităților mecanice. Magnetul neodymium detașabil Exferro Easy Clip, carcasa din alamă, montajul orizontal și posibilitatea evacuării periodice a depunerilor prin purjare îl fac o alegere potrivită pentru protecția centralei termice împotriva magnetitei, nămolului și impurităților transportate de agentul termic.
