Filtru anti-magnetita si anti-namol, Reflex Exdirt D 1" VM pentru protectie centrale termice cu magnet neodymium detasabil cu montaj vertical din alama.

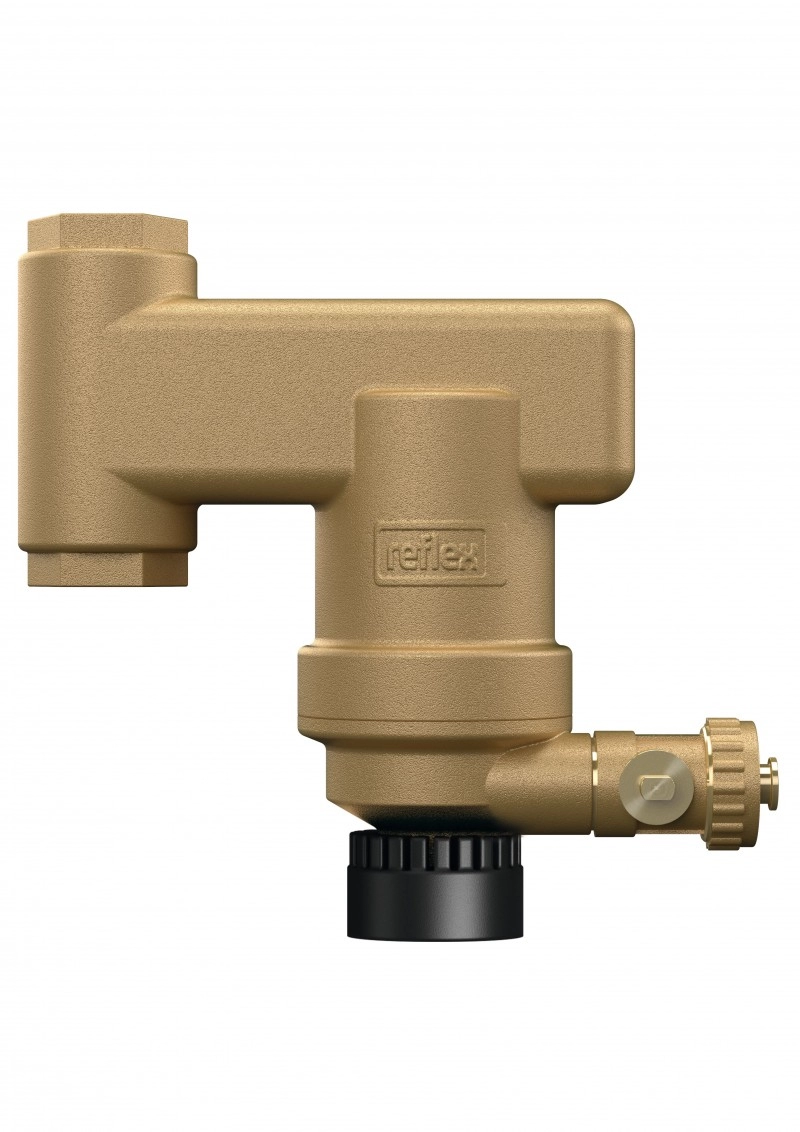

Filtru anti-magnetită și anti-nămol Reflex Exdirt D 1" VM

Reflex Exdirt D 1" VM este un filtru anti-magnetită și anti-nămol din alamă, destinat separării particulelor feromagnetice și impurităților mecanice din fluxul de agent termic. Modelul este echipat cu sistemul Exferro Easy Clip, care utilizează un magnet permanent din neodymium presat izostatic, și este conceput pentru montaj vertical.

Filtrul combină separarea magnetică a particulelor feroase cu depunerea gravitațională a murdăriei și nămolului. Depunerile colectate se acumulează în camera inferioară și pot fi eliminate periodic prin purjare, fără întreruperi operaționale ale sistemului.

Avantajele filtrului Reflex Exdirt D 1" VM

• Separă particulele feromagnetice cu ajutorul unui magnet neodymium presat izostatic.
• Reține particule de impurități mecanice de minimum 5,0 µm din fluxul de agent termic.
• Folosește separarea gravitațională pentru colectarea impurităților mecanice.
• Capsula magnetică Exferro Easy Clip poate fi detașată și reatașată pe carcasa separatorului printr-o procedură simplă și sigură.
• Inserția tubulară din sârmă contribuie la reducerea vitezei impurităților și la diminuarea turbulențelor de curgere.
• Depunerile colectate pot fi evacuate periodic prin purjare, fără întreruperi operaționale ale sistemului.

Cum funcționează sistemul Exferro Easy Clip

Exferro Easy Clip utilizează o capsulă cu magnet permanent de înaltă performanță din neodymium presat izostatic. Magnetul este montat într-un manșon din plastic, iar capsula se fixează prin clipsare pe o nervură circulară exterioară situată în partea inferioară a separatorului.

Câmpul magnetic al capsulei reține particulele feromagnetice în interiorul separatorului, în aceeași zonă în care impuritățile mecanice se depun gravitațional. Capsula magnetică poate fi detașată și fixată din nou pe carcasa exterioară.

Separarea murdăriei și a nămolului din agentul termic

Reflex Exdirt D 1" VM funcționează ca separator de murdărie și nămol și asigură reținerea particulelor de impurități mecanice de minimum 5,0 µm prin separare gravitațională.

Camera de destindere are o arie transversală mai mare decât aria transversală de conectare, ceea ce produce o scădere proporțională a vitezei fluidului și susține depunerea gravitațională a impurităților în camera inferioară.

În corpul separatorului este utilizată o inserție tubulară din sârmă, care contribuie la reducerea vitezei impurităților mecanice, susține mișcarea naturală de depunere și ajută la reducerea turbulențelor de curgere a lichidului.

Impuritățile mecanice și particulele feromagnetice acumulate sunt eliminate periodic din camera inferioară prin purjare, fără întreruperi operaționale ale sistemului.

Date tehnice Reflex Exdirt D 1" VM

• Tip: D 1 VM
• Material carcasă: alamă
• Poziție de instalare: vertical
• Variantă de conectare: filet
• Conexiune sistem: IG 1"
• Conexiune de golire: IG ¾"
• Presiune maximă operațională: 10 bar
• Temperatură maximă operațională: 110°C
• Debit volumic maxim admisibil: 2 m³/h
• Kvs: 17,2 m³/h
• Lungime: 84 mm
• Înălțime, inclusiv Easy Clip: 144 mm
• Diametru: 63 mm
• Masă: 1,8 kg

Filtrare magnetică și gravitațională pentru protecția centralei termice

Filtrul anti-magnetită și anti-nămol Reflex Exdirt D 1" VM combină captarea magnetică a particulelor feromagnetice cu separarea gravitațională a impurităților mecanice. Magnetul neodymium detașabil Exferro Easy Clip, corpul din alamă, montajul vertical și posibilitatea evacuării periodice a depunerilor prin purjare îl recomandă pentru protecția centralei termice împotriva magnetitei, nămolului și impurităților transportate de agentul termic.
