Filtru anti-magnetita si anti-namol, Reflex Exdirt D 1" M pentru protectie centrale termice cu magnet neodymium detasabil cu montaj orizontal din alama.

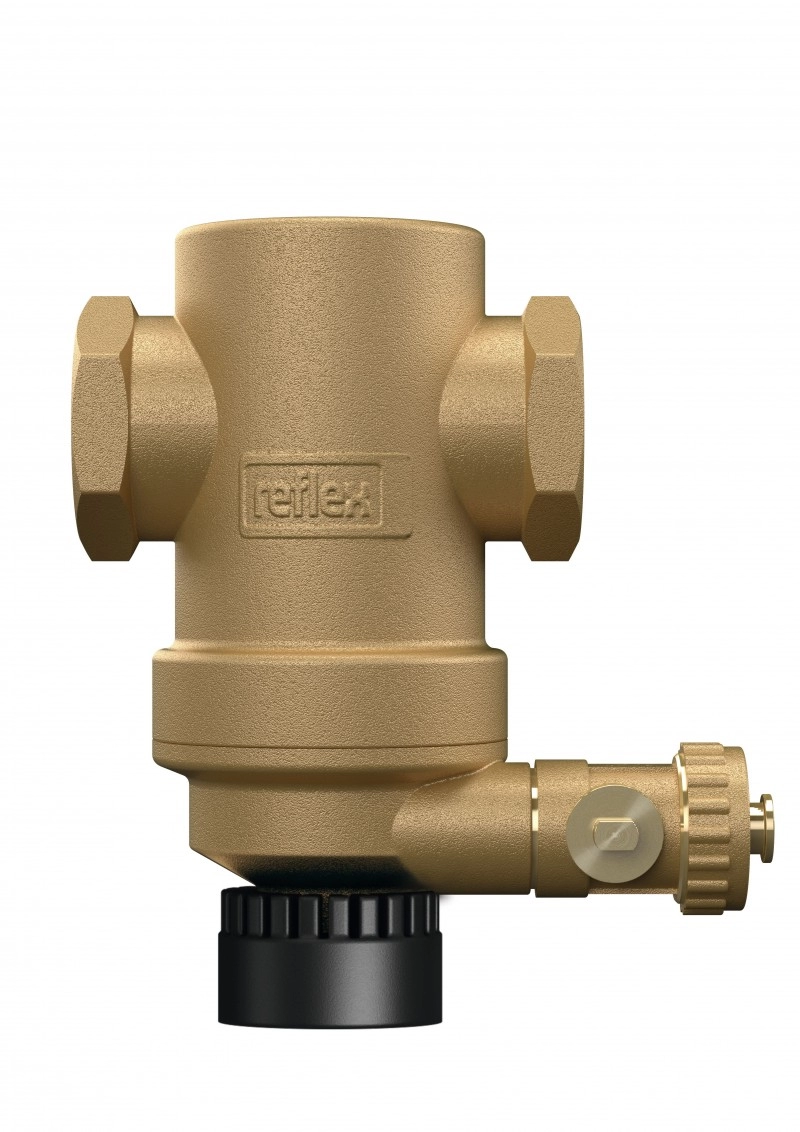

Filtru anti-magnetita si anti-namol Reflex Exdirt D 1" M

Reflex Exdirt D 1" M este un filtru anti-magnetita si anti-namol din alama, destinat retinerii impuritatilor mecanice si particulelor feromagnetice din fluxul de agent termic. Modelul este prevazut cu magnet permanent neodymium detasabil Exferro Easy Clip si este conceput pentru montaj orizontal.

Separarea combinata a impuritatilor ajuta la protectia centralei termice prin colectarea particulelor feroase si a depunerilor mecanice. Separatorul retine particule de impuritati mecanice de minimum 5,0 µm, iar depunerile acumulate pot fi eliminate periodic prin purjare, fara intreruperi operationale ale sistemului.

Avantajele filtrului Reflex Exdirt D 1" M

• Separarea particulelor feromagnetice cu ajutorul unui magnet neodymium presat izostatic.
• Retinerea impuritatilor mecanice de minimum 5,0 µm prin separare gravitationala.
• Capsula magnetica Exferro Easy Clip poate fi detasata si atasata din nou printr-o procedura simpla si sigura.
• Insertia tubulara din sarma sustine depunerea gravitationala a impuritatilor si contribuie la reducerea turbulentelor din corpul separatorului.
• Impuritatile colectate pot fi evacuate periodic prin purjare, fara intreruperi operationale ale sistemului.
• Carcasa este realizata din alama, iar pozitia de instalare este orizontala.

Cum functioneaza separarea magnetitei si a namolului

Sistem magnetic Exferro Easy Clip

Reflex Exdirt D 1" M utilizeaza sistemul Exferro Easy Clip, echipat cu un magnet permanent de inalta performanta din neodymium presat izostatic. Magnetul este montat intr-un manson din plastic, sub forma unei capsule magnetice care se fixeaza prin clipsare pe nervura circulara exterioara din partea inferioara a separatorului.

Campul magnetic retine particulele feromagnetice in interiorul separatorului, in aceeasi zona in care impuritatile mecanice se depun gravitational. Capsula magnetica poate fi detasata si atasata din nou pe carcasa exterioara printr-o procedura simpla si sigura.

Separarea gravitationala a impuritatilor

Camera de destindere a separatorului are o arie transversala mai mare decat aria transversala de conectare. Aceasta configuratie determina scaderea proportionala a vitezei fluidului si favorizeaza depunerea gravitationala a impuritatilor mecanice.

In corpul separatorului este integrata o insertie tubulara din sarma. Prin impulsurile aplicate impuritatilor mecanice, aceasta contribuie la reducerea vitezei particulelor si sustine miscarea naturala de depunere in camera inferioara. Insertia are si rolul de a reduce turbulentele de curgere a lichidului in corpul separatorului.

Impuritatile mecanice si particulele feromagnetice colectate in camera inferioara sunt eliminate periodic prin purjare, fara intreruperi operationale ale sistemului.

Caracteristici tehnice Reflex Exdirt D 1" M

• Tip: D 1" M
• Material carcasa: alama
• Pozitie de instalare: orizontal
• Varianta de conectare: filet
• Conexiune sistem: IG 1"
• Conexiune de golire: IG ¾"
• Presiune maxima operationala: 10 bar
• Temperatura maxima operationala: 110°C
• Debit volumic maxim admisibil: 2 m³/h
• Kvs: 17,2 m³/h
• Lungime: 88 mm
• Inaltime, inclusiv Easy Clip: 120 mm
• Diametru: 63 mm
• Masa: 1,2 kg

O solutie pentru retinerea magnetitei si a impuritatilor din agentul termic

Filtrul anti-magnetita si anti-namol Reflex Exdirt D 1" M combina separarea gravitationala a impuritatilor mecanice cu retinerea magnetica a particulelor feromagnetice. Magnetul neodymium detasabil Exferro Easy Clip, carcasa din alama si posibilitatea de purjare periodica fara intreruperea functionarii sistemului il fac o alegere potrivita atunci cand este necesara protejarea centralei termice impotriva magnetitei, namolului si impuritatilor transportate de agentul termic.
