Filtru anti-magnetita si anti-namol, Reflex Exdirt D 1 1/2

Filtru anti-magnetită și anti-nămol Reflex Exdirt D 1 1/2" M

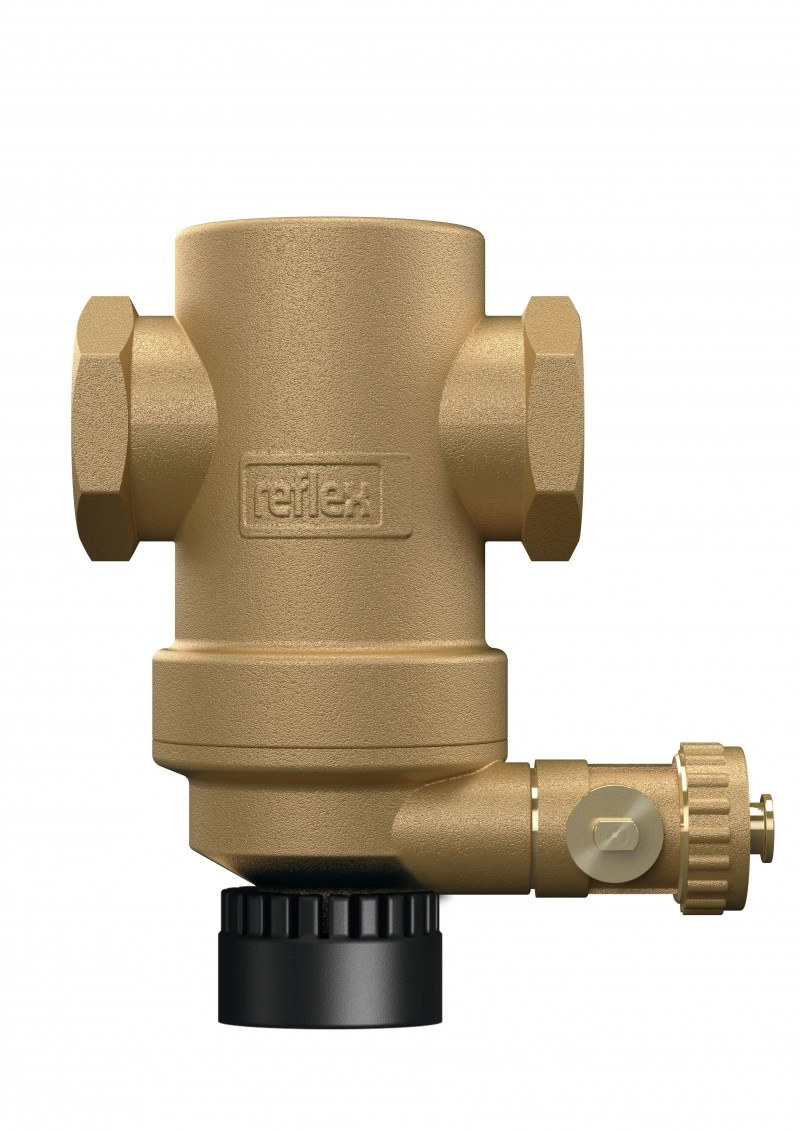

Reflex Exdirt D 1 1/2" M este un filtru anti-magnetită și anti-nămol din alamă, destinat reținerii impurităților mecanice și particulelor feromagnetice din fluxul de agent termic. Modelul este echipat cu sistemul Exferro Easy Clip, care utilizează un magnet permanent din neodymium presat izostatic, și este conceput pentru instalare în poziție orizontală.

Separatorul combină acțiunea magnetică asupra particulelor feroase cu separarea gravitațională a impurităților mecanice. Depunerile se acumulează în camera inferioară și pot fi eliminate periodic prin purjare, fără întreruperi operaționale ale sistemului.

Avantajele filtrului Reflex Exdirt D 1 1/2" M

• Separă particulele feromagnetice cu ajutorul unui magnet neodymium presat izostatic.
• Reține impurități mecanice de minimum 5,0 µm din fluxul de agent termic.
• Utilizează separarea gravitațională pentru colectarea murdăriei și nămolului.
• Capsula magnetică Exferro Easy Clip poate fi detașată și reatașată pe carcasa separatorului printr-o procedură simplă și sigură.
• Inserția tubulară din sârmă contribuie la reducerea vitezei impurităților mecanice și a turbulențelor din corpul separatorului.
• Depunerile colectate pot fi evacuate periodic prin purjare, fără întreruperea operațională a sistemului.

Cum funcționează sistemul Exferro Easy Clip

Exferro Easy Clip folosește o capsulă cu magnet permanent de înaltă performanță din neodymium presat izostatic. Capsula este montată într-un manșon din plastic și se fixează prin clipsare pe o nervură circulară exterioară aflată în partea inferioară a separatorului.

Câmpul magnetic al capsulei reține particulele feromagnetice în interiorul separatorului, în aceeași zonă în care impuritățile mecanice se depun gravitațional. Sistemul permite detașarea și reatașarea capsulei magnetice pe carcasa exterioară.

Separarea impurităților mecanice și a nămolului

Reflex Exdirt D 1 1/2" M funcționează ca separator de murdărie și nămol și asigură reținerea particulelor de impurități mecanice de minimum 5,0 µm prin separare gravitațională.

Camera de destindere are o arie transversală mai mare decât aria transversală de conectare, ceea ce determină scăderea proporțională a vitezei fluidului și favorizează depunerea impurităților în camera inferioară.

În corpul separatorului este utilizată o inserție tubulară din sârmă, care contribuie la reducerea vitezei impurităților mecanice, susține mișcarea naturală de depunere gravitațională și reduce turbulențele de curgere a lichidului.

Impuritățile mecanice și particulele feromagnetice colectate sunt eliminate periodic din camera inferioară prin purjare, fără întreruperi operaționale ale sistemului.

Date tehnice Reflex Exdirt D 1 1/2" M

• Tip: D 1½" M
• Material carcasă: alamă
• Poziție de instalare: orizontal
• Variantă de conectare: filet
• Conexiune sistem: IG 1½"
• Conexiune de golire: IG ¾"
• Presiune maximă operațională: 10 bar
• Temperatură maximă operațională: 110°C
• Debit volumic maxim admisibil: 5 m³/h
• Kvs: 40 m³/h
• Lungime: 88 mm
• Înălțime, inclusiv Easy Clip: 174 mm
• Diametru: 63 mm
• Masă: 1,5 kg

Filtrare magnetică și gravitațională pentru agentul termic

Filtrul anti-magnetită și anti-nămol Reflex Exdirt D 1 1/2" M combină retenția magnetică a particulelor feromagnetice cu separarea gravitațională a impurităților mecanice. Magnetul neodymium detașabil Exferro Easy Clip, corpul din alamă, montajul orizontal și posibilitatea evacuării periodice a depunerilor prin purjare definesc principalele caracteristici ale acestui separator pentru agent termic.
